Descrição do produto:

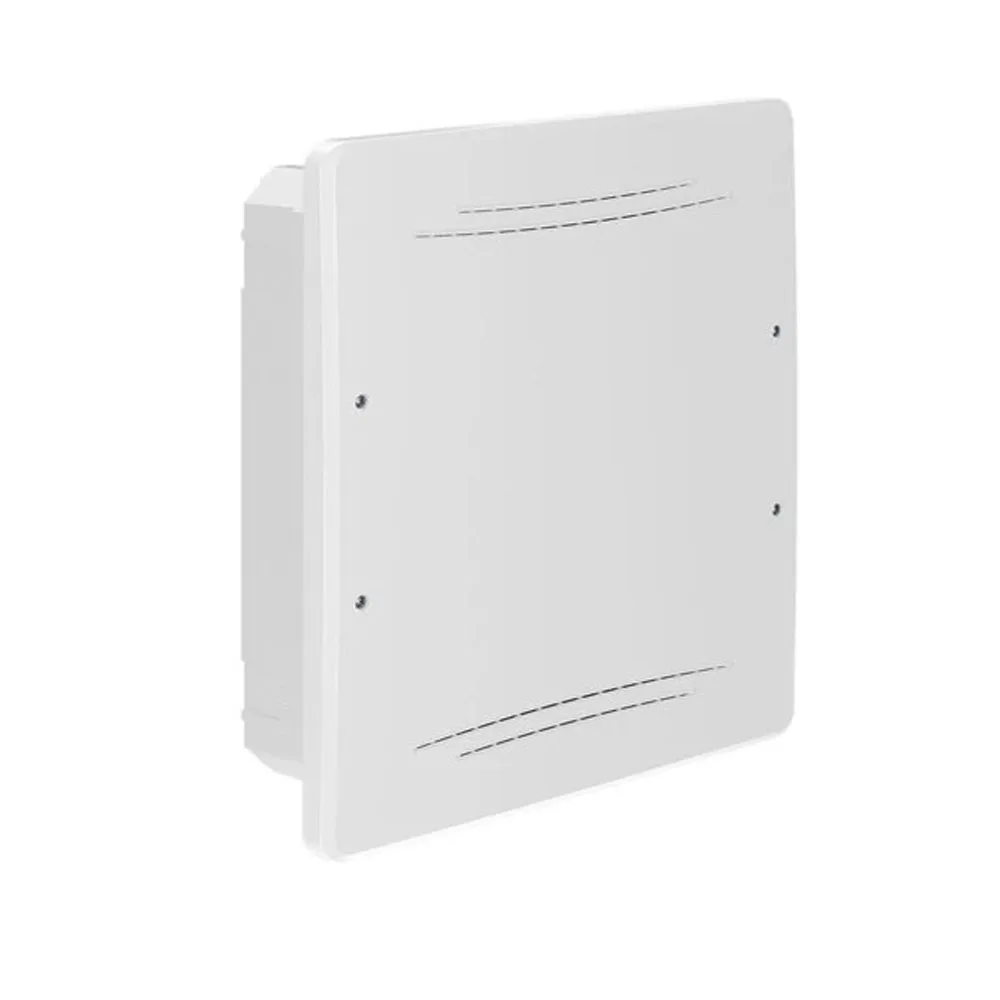

Amplo Espaço Interno para dispositivos de voz, dados e imagem, os quadros de distribuição VDI permitem organizar seus dispositivos de telefone, internet e TV de forma simples e prática, além de contar com a qualidade, confiabilidade e tradição da marca WEG.
Instruções para Instalação
1-Retirar os parafusos de fixação da tampa frontal;
2-Retirar os parafusos de fixação do suporte interno;
3-Retirar o suporte interno;
4-Utilizando os pré-cortes existentes, abrir a devida passagem para o eletroduto compatível com a instalação;
5-Abrir um compartimento para instalação em alvenaria (198mmx211mm);
6-Embutir a base do quadro na parede até a marcação indicada (58mmx70mm);
7-Ajustar o nível e a profundidade do quadro. Com o quadro posicionado preencher as laterais com massa de fixação. OBS: Para a instalação em drywall, fixar as extremidades do quadro com parafusos;
8-Fixar os módulos no suporte e efetuar a instalação elétrica;
9-Recolocar o suporte seguido da tampa frontal e a instalação estará concluída.
